Как подключить варочную панель Neff

Чтобы варочная панель Neff работала, и ею можно было пользоваться, технику нужно подключить. Просто воткнуть вилку в розетку недостаточно — модули подключаются иначе. Рассказываем, как именно.

Отличительной чертой варочных панелей Neff является их мощность. В отличие от чайника или микроволновой печи, которые могут работать от стандартной розетки, панель представляет собой постоянную высокую нагрузку для домашней электросети. Поэтому ее подключение требует не бытового, а почти промышленного подхода. Это касается индукционных и электрических моделей. Газовые панели ставят другие задачи — здесь на первый план выходит абсолютная герметичность соединений с газовой магистралью. Ошибки на этапе монтажа могут иметь серьезные последствия: от постоянного выбивания автоматов в щитке до выхода из строя дорогой электроники панели или, в худшем случае, создания опасной ситуации. Весь процесс можно разбить на логические этапы: оценка возможностей существующей проводки, выбор и подготовка места установки, непосредственный электромонтаж или подключение к газу, проверка и первый запуск. Каждый этап важен и требует внимания к деталям.

Важность правильного подключения

Правильное подключение — это не просто формальность, а ключевое условие долгой и безопасной службы прибора. Сердце любой электрической или индукционной панели Neff — это силовой блок управления, который распределяет ток мощностью до 7-11 кВт между конфорками. Этот блок чувствителен к качеству электропитания. Нестабильное напряжение, плохой контакт в клеммной колодке или недостаточное сечение питающего кабеля приводят к перегреву. Перегрев вызывает постепенное разрушение изоляции, окисление контактов и, в конечном итоге, может стать причиной короткого замыкания прямо внутри корпуса панели.

Для газовых моделей риски иные. Главная опасность — утечка газа. Непрофессиональное соединение шланга, использование несертифицированных фитингов или недостаточная герметизация резьбовых соединений могут привести к накоплению газа в помещении. Последствия этого очевидны и крайне опасны. Кроме того, многие газовые панели оснащены электроподжигом и электронными модулями контроля пламени. Эти компоненты также требуют правильного электропитания, и ошибки в их подключении приведут к некорректной работе системы безопасности, например, к несрабатыванию датчика угасания пламени. Таким образом, качественный монтаж — это инвестиция в безопасность вашего дома и гарантия того, что все интеллектуальные функции панели будут работать так, как задумано инженерами Neff.

Подготовка места и оценка электропроводки

Перед покупкой и тем более перед началом монтажных работ необходимо трезво оценить состояние домашней электросети. Первым делом найдите распределительный щиток. Вам нужно определить, есть ли в нем свободное место для установки отдельного двухполюсного автоматического выключателя (автомата) и устройства защитного отключения (УЗО). Для панелей средней мощности (до 7.4 кВт) обычно требуется автомат на 32-40 Ампер. Если ваш щиток старый, с пробками, или все места заняты, потребуется его модернизация — это работа для квалифицированного электрика.

Далее нужно понять, какой кабель проложен от щитка к кухне. В идеале для мощной панели должна быть выделенная линия, проложенная напрямую от щитка к месту установки. Сечение жил этого кабеля критически важно. Для однофазного подключения (220В) панели мощностью до 7.4 кВт минимально допустимое сечение медного кабеля — 6 квадратных миллиметров. Если у вас проложен алюминиевый кабель или кабель сечением 2.5 мм², его будет недостаточно — он будет перегреваться под нагрузкой. В этом случае необходим монтаж новой линии.

Параллельно подготовьте место в столешнице. Используйте бумажный шаблон, который идет в комплекте с панелью. Аккуратно перенесите разметку на столешницу. При выпиливании отверстия важно не повредить ламинацию и обеспечить ровные края без сколов. Обязательно обработайте торцы выреза специальной кромочной лентой или силиконовым герметиком для влагоизоляции. Убедитесь, что под столешницей, в месте установки, достаточно свободного пространства для клеммной колодки панели и для изгиба питающего кабеля.

Электромонтаж и подключение электрических/индукционных панелей

Это самый ответственный этап. Все работы должны проводиться при полностью отключенном напряжении на щитке. Проверьте отсутствие фазы с помощью индикаторной отвертки или мультиметра. Большинство панелей Neff поставляются без сетевого шнура. Это правильный подход, так как длина и способ подключения могут различаться. Вам потребуется приобрести медный кабель нужного сечения и длины. Лучший выбор — кабель марки ВВГнг-LS или NYM.

Снятие защитной крышки. На задней части панели находится пластиковая крышка, закрывающая клеммную колодку. Её необходимо аккуратно снять, открутив один или несколько винтов.
Определение схемы подключения. Внутри вы увидите клеммы, обычно обозначенные L1, L2, L3 (фазы), N (ноль) и значок заземления. В инструкции будет указано, как установить медные перемычки между клеммами для вашего типа сети (однофазная 220В, двухфазная или трехфазная 380В). Для стандартной квартиры чаще всего используется однофазное подключение.
Подсоединение кабеля. Зачистите концы кабеля на 1-1.5 см. Вставьте жилы в соответствующие клеммы: фазную (коричневую или черную) — в клемму L1 (после установки перемычки), нулевую (синюю) — в клемму N, заземляющую (желто-зеленую) — в клемму заземления. Убедитесь, что под винт не попала изоляция. Затяните винты клемм с хорошим усилием.
Фиксация кабеля. После подключения жил закрепите сам кабель в специальном хомуте внутри панели, чтобы механическая нагрузка не передавалась на клеммы.

Второй конец кабеля подводится к щитку. Здесь его через автомат и УЗО подключают к сети. Категорически запрещается подключать панель через обычную бытовую розетку, даже если удалось найти вилку на 32А. Надежное соединение обеспечивает только прямое подключение к клеммам автомата или через специальную силовую розетку соответствующего номинала, установленную стационарно.

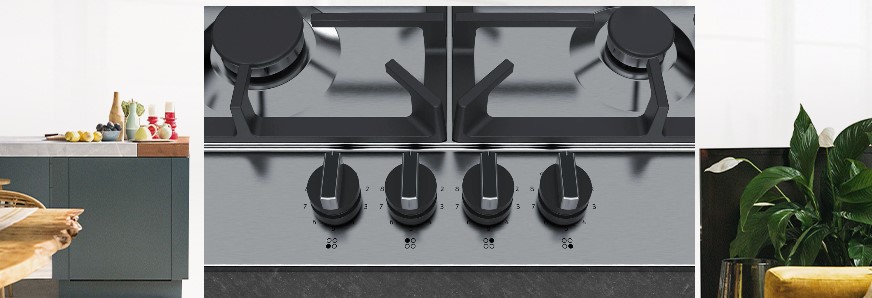

Подключение газовых и комбинированных панелей

Подключение газовой панели Neff состоит из двух независимых частей: газовая и электрическая. Работы с газовой магистралью по закону должен выполнять специалист, имеющий допуск и лицензию. Самостоятельное вмешательство в газовую систему незаконно и крайне опасно. Мастер проведет гибкий шланг в стальной оплетке от запорного крана на трубе к штуцеру панели. Используются только специальные шланги, маркированные для газа, с соответствующим сроком годности. Все резьбовые соединения герметизируются паронитовыми прокладками или специальной уплотнительной лентой для газа. После соединения мастер обязательно проведет проверку герметичности мыльным раствором — он наносится на все стыки, и при наличии утечки появляются пузыри. Электрическая часть подключения газовой панели проще. Обычно требуется питание 220В для работы электророзжига, подсветки и электронных модулей контроля. Для этого достаточно выделенной линии с кабелем сечением 3×1.5 мм² и автоматом на 10А, либо подключения к ближайшей розетке с заземлением, если иное не указано в инструкции. Важно не путать: мощная электрическая линия нужна только для электрических конфорок в комбинированных моделях (газ+электричество). Для чисто газовой панели с электроподжигом потребление минимально.

Проверка и первый запуск

После завершения всех монтажных работ, но до финальной установки панели в столешницу, необходимо провести комплексную проверку. Для электрических панелей включите автомат в щитке. На панели управления может загореться индикатор или подсветиться сенсор. Попробуйте кратковременно включить каждую конфорку на минимальную мощность, чтобы убедиться в их реакции. Затем отключите питание и, соблюдая осторожность, прикоснитесь тыльной стороной руки к месту подключения кабеля в клеммной колодке. Оно должно быть холодным. Если чувствуется нагрев — это признак плохого контакта, необходимо переподключить. Для газовых панелей после проверки герметичности мастером можно приступить к первому запуску. Следуя инструкции, нажмите и поверните ручку конфорки. Должен раздаться характерный щелчок электроподжига, и появиться ровное пламя. Проверьте работу всех конфорок, включая мощную wok-конфорку, если она есть. Убедитесь, что при отпускании ручки после нажатия пламя продолжает гореть, а при резком задувании (имитируйте сквозняк потоком воздуха) срабатывает датчик и отключает подачу газа.

Только после успешной проверки панель можно окончательно устанавливать в вырез столешницы. Её крепят с помощью идущих в комплекте зажимных скоб, которые цепляются за нижнюю кромку столешницы. Не перетягивайте крепежные винты, чтобы не повредить корпус. После установки еще раз проверьте работу всех функций.

Типичные ошибки и как их избежать

Большинство проблем с новыми варочными панелями возникают из-за типовых ошибок монтажа. Первая и самая распространенная — использование недостаточного сечения кабеля. Люди пытаются сэкономить или используют то, что уже проложено. В результате кабель греется, автомат может не срабатывать сразу, но ресурс изоляции стремительно сокращается.

Вторая ошибка — отсутствие заземления. Подключение только фазы и нуля лишает панель основной защиты. В случае пробоя изоляции на корпус, напряжение останется на нем, создавая угрозу поражения током.

Третья ошибка — ненадежный контакт в клеммах. Жилы должны быть зачищены ровно настолько, чтобы войти в клеммник полностью, но не торчать из него. Нельзя допускать, чтобы под прижимной винт попали отдельные медные волоски или, что еще хуже, изоляция. Винты должны быть затянуты плотно, но без фанатизма, чтобы не сорвать резьбу. Частая ошибка при установке в столешницу — слишком плотная подгонка или отсутствие зазоров. Необходимо оставить небольшой промежуток между задней стенкой панели и фартуком кухни для вентиляции и выхода пара. Игнорирование этого правила приводит к перегреву электроники, особенно в индукционных моделях.

Правила эксплуатации и ухода для долгой службы

После правильного подключения долговечность панели зависит от бережной эксплуатации. Для стеклокерамических поверхностей (индукционных и электрических) используйте только посуду с идеально ровным и чистым дном. Малейшие царапинки или пригоревшие частицы пищи при нагреве могут вплавиться в поверхность, оставив несмываемые следы. Очищайте панель после каждого использования специальными средствами для стеклокерамики и мягкой губкой. Абразивные порошки и металлические скребки недопустимы. Для газовых панелей регулярно снимайте решетки и чугунные рассекатели для мойки. Следите, чтобы отверстия в рассекателях не забивались остатками пищи — это ухудшает горение и приводит к копчению. Раз в несколько лет имеет смысл вызвать мастера для профилактической чистки жиклеров (форсунок), особенно если вы заметили изменение цвета пламени (оно должно быть голубым, желтые языки говорят о неполном сгорании). Все панели Neff боятся длительного воздействия прямых струй воды. При мытье избегайте попадания большого количества воды на органы управления и в области стыков. Соблюдение этих несложных правил, основанных на четком следовании инструкции по подключению и рекомендациям по уходу, гарантирует, что варочная панель Neff станет надежным и безопасным помощником на кухне на многие годы. Если на любом этапе возникают сомнения, особенно в части электрики или газа, доверьте работу сертифицированному специалисту — это окупится спокойствием и уверенностью в безопасности вашего дома.
