Подключение духового шкафа Neff

Подключение духового шкафа Neff — это техническая операция, от которой зависит безопасность, долговечность и корректная работа прибора. Процесс имеет чёткую последовательность и требует учёта трёх ключевых факторов: мощности модели, типа подключения (через розетку или напрямую) и условий его встраивания. Нарушение правил монтажа может привести к сбоям в работе электроники, перегреву проводки, потере гарантии и созданию пожароопасной ситуации. Данное руководство детально разбирает каждый этап.

Подготовка к процессу и необходимые меры безопасности

Перед началом работ необходимо выполнить ряд обязательных подготовительных действий. Первый шаг — визуальный осмотр духового шкафа после распаковки. Нужно убедиться в отсутствии механических повреждений корпуса, стекла дверцы и внутренней камеры. Подключать прибор с дефектами запрещено.

Следующий критический этап — обесточивание. Недостаточно выключить свет на кухне. Необходимо найти в квартирном или этажном электрощите автоматический выключатель (автомат), отвечающий за линию, к которой будет подключаться духовка, и перевести его рычаг в положение «выкл.» (вниз). Если планируется прокладка новой линии, питание отключается на входном автомате всей квартиры.

Параллельно проверяется ниша для встраивания. Её размеры должны строго соответствовать габаритам, указанным в инструкции к конкретной модели (например, для B45CR22N0 это высота 450-455 мм, ширина 560 мм, глубина 550 мм). Особое внимание уделяется вентиляционным зазорам. Между стенками шкафа и корпусом духовки должен оставаться промежуток не менее 20-30 мм по бокам и сверху для циркуляции воздуха и охлаждения электронных компонентов. Задняя стенка мебели либо отсутствует, либо в ней прорезаются вентиляционные отверстия.

Основные способы установки

Существует два принципиально разных способа подключения к электросети, выбор между которыми определяется мощностью прибора и состоянием проводки.

Подключение через силовую розетку. Этот метод применим только для моделей мощностью до 3,5 кВт (обычно компактные духовки или модели базового класса), которые комплектуются стандартной евровилкой. Розетка должна иметь заземляющий контакт (тип F или E), быть рассчитана на ток 16 А и подключена через отдельный автомат в щитке.
Прямое подключение к клеммной колодке. Это единственно верный и безопасный способ для мощных встраиваемых духовых шкафов (от 3,5 до 4,1 кВт), которые не имеют вилки. Кабель от электрощита подводится напрямую к клеммнику на задней панели прибора. Этот метод исключает лишнее соединение (розетка-вилка), которое при высоких нагрузках может стать точкой перегрева.

Решение о выборе способа должно быть принято до покупки прибора, так как от этого зависит необходимость подготовки соответствующей линии электропитания.

Профессиональная сборка

Работы, связанные с подключением мощного электрооборудования к домашней сети, должны выполняться квалифицированным электриком. Это не формальность, а необходимое требование безопасности. Специалист обеспечит:

Подбор правильного сечения медного кабеля (для мощности 3,5-4,1 кВт требуется кабель ВВГнг-Ls или NYM сечением 3×2,5 мм² или 3×4 мм²).
Установку в щитке отдельного автоматического выключателя с номинальным током 16А или 20А (рассчитывается по мощности) и УЗО с током утечки 30 мА.
Корректное подключение фазного (L), нулевого (N) и заземляющего (PE) проводников к клеммной колодке духового шкафа в строгом соответствии с маркировкой.
Проверку цепи на отсутствие короткого замыкания и качество заземления с помощью профессионального оборудования.

Самостоятельное выполнение этих операций без соответствующих знаний и инструментов опасно и приводит к аннулированию гарантии производителя.

Завершающий этап

После механической установки и электрического подключения мастер проводит обязательную проверку работоспособности. Она включает несколько шагов:

Включение автомата в щитке и подача питания на прибор.
Активация духового шкафа, проверка индикации на дисплее.
Поочерёдный запуск основных режимов нагрева (верхний/нижний тэн, гриль, конвекция) на короткое время для проверки их активации.
Контроль равномерности нагрева камеры (визуально или пирометром) после непродолжительной работы.
Проверка вспомогательных функций: таймера, звуковых сигналов, блокировки панели управления, освещения.
Визуальный осмотр места подключения на предмет искрения или запаха горелой изоляции, аудиальный контроль на наличие посторонних шумов от трансформатора или вентилятора.

Только после успешного прохождения всех проверок духовой шкаф можно считать готовым к эксплуатации.

Как подключить духовой шкаф Neff к розетке

Если ваша модель (например, компактная B15CR22N0) имеет мощность до 3,5 кВт и укомплектована вилкой, алгоритм подключения следующий. Прежде всего, необходимо убедиться, что существующая розетка соответствует всем требованиям.

Проверка розетки и линии. Розетка должна быть силовой, с заземляющим контактом, рассчитана на ток 16 А. Нельзя использовать старые розетки советского образца или тройники/удлинители. Линия, к которой она подключена, должна быть выполнена медным кабелем сечением не менее 2,5 мм² и защищена отдельным автоматом на 16 А в щитке.
Оценка нагрузки. Убедитесь, что на этой же линии не подключены другие мощные потребители (стиральная машина, электрочайник, посудомоечная машина). Одновременная их работа вызовет перегрузку и отключение автомата.
Местоположение. Розетку лучше располагать в соседнем шкафу или сбоку от ниши для встраивания, на высоте 10-20 см от пола. Это защитит её от возможного попадания влаги при мытье полов и обеспечит лёгкий доступ. Запрещено размещать розетку прямо за корпусом духового шкафа — это затруднит отвод тепла и доступ для отключения.

После проверки и при соответствии всех условий духовой шкаф устанавливается в нишу, вилка вставляется в розетку, и производится пробный запуск по описанной выше схеме. Если при включении автомат в щитке сразу выбивает, это свидетельствует о коротком замыкании в приборе или несоответствии линии — требуется диагностика специалистом.

Как подключить духовой шкаф Neff без вилки

Прямое подключение — стандартная процедура для большинства полноразмерных встраиваемых моделей Neff, таких как B47CR22N0 или B3ARB2XN0. Эта операция выполняется электриком и состоит из нескольких этапов.

Подготовка линии. От распределительного щита к месту установки прокладывается отдельный трёхжильный медный кабель требуемого сечения. Он укладывается в штробу, кабель-канал или гофру.
Коммутация в щитке. В электрощите кабель подключается: фазный провод (L, обычно коричневый или чёрный) — к выходу автоматического выключателя; нулевой (N, синий) — к нулевой шине; заземляющий (PE, жёлто-зелёный) — к шине заземления. Устанавливается УЗО или дифференциальный автомат.
Подключение к клеммнику духового шкафа. С задней панели прибора снимается пластиковая крышка клеммной колодки. Оголённые концы проводов кабеля зачищаются на 10-12 мм. Согласно схеме на колодке или корпусе (L, N, знак заземления) провода надёжно зажимаются винтами: фаза — к клемме L, ноль — к N, земля — к ⏚ или PE.
Изоляция и фиксация. После проверки затяжки винтов крышка клеммной колодки возвращается на место. Кабель фиксируется хомутом на корпусе духовки, чтобы исключить натяжение и передачу вибрации на клеммы.

После выполнения этих операций электрик проводит комплексную проверку изоляции и правильности сборки, и только затем подаёт напряжение.

Как подключить электрический духовой шкаф Neff

Общий алгоритм подключения электрического духового шкафа Neff объединяет все предыдущие этапы в строгой последовательности. После подготовки ниши и проверки проводки выполняется механическая установка. Прибор выравнивается по уровню с помощью регулируемых ножек — это важно для правильного закрывания дверцы и работы направляющих. Затем корпус фиксируется в мебели через боковые отверстия специальными винтами, которые обычно идут в комплекте. Далее следует электрическая часть, которую выполняет специалист. Он определяет способ подключения (розетка/прямое), подводит питание и коммутирует провода. После подачи напряжения проводится функциональное тестирование. Особое внимание уделяется проверке нагревательных элементов. Мастер может запустить режим гриля на 5-10 минут, чтобы убедиться в его работе, затем режим конвекции. Важный признак корректной работы — равномерный нагрев задней стенки камеры и отсутствие локальных перегревов на корпусе.

Завершающий штрих — настройка пользовательских функций: установка часов, таймера, активация блокировки панели. Клиенту демонстрируют основные режимы и особенности управления (например, работу поворотного селектора TwistPad). Только после этого установка считается завершённой.

Как подключить газовый духовой шкаф Neff

В актуальном модельном ряду Neff, представленном на российском рынке, отсутствуют газовые духовые шкафы. Все предлагаемые модели — электрические. Общие принципы подключения газового оборудования (требование обязательного привлечения лицензированного газовщика, проверка герметичности соединений мыльной пеной, оформление акта работ) остаются справедливыми для других брендов, но не применимы к технике Neff, покупаемой в России.

Почему монтаж должен выполнять специалист

Требование об обязательном профессиональном подключении прописано в гарантийных условиях Neff. Причин несколько:

Сохранение гарантии. Любое вмешательство в электрическую часть неавторизованным лицом является основанием для отказа в гарантийном ремонте.
Соответствие нормам. Электрик знает и соблюдает требования ПУЭ (Правила Устройства Электроустановок) по сечению кабелей, типам защитных устройств, способам прокладки.
Диагностика сети. Специалист перед подключением оценит состояние существующей проводки, её способность выдержать нагрузку, качество заземления. Это предотвратит проблемы в будущем.
Безопасность. Правильно подобранный и затянутый автомат отключит линию при коротком замыкании. Корректно подключённое заземление защитит от поражения током при пробое изоляции. Недопустимая ошибка — путаница местами нуля и заземления — может привести к появлению опасного напряжения на корпусе.

Самостоятельная попытка подключения, даже при наличии базовых навыков, несёт высокие риски и лишает вас права на бесплатное обслуживание по гарантии.

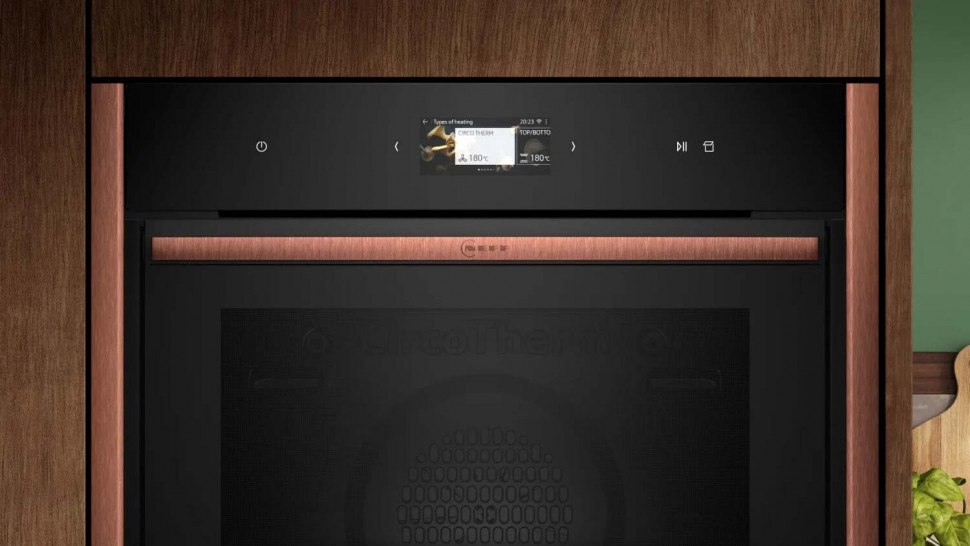

Как подключить встраиваемый духовой шкаф Neff

Подключение встраиваемой модели — это частный случай общего алгоритма, но с акцентом на интеграцию в мебель. После проверки ниши и вентиляционных зазоров важно правильно организовать подвод кабеля. Его нельзя прокладывать вплотную к задней стенке духовки или касаться её корпуса — высокий нагрев во время работы может повредить изоляцию. Кабель должен быть закреплён на боковой стенке мебельного короба с небольшим запасом длины (10-15 см), чтобы была возможность выдвинуть духовой шкаф для сервиса, не отключая его.

Процесс установки включает несколько технических нюансов:

Выравнивание. Регулировочные ножки позволяют точно выставить прибор по горизонту. Проверка уровнем обязательна, особенно для моделей с дверцей Slide&Hide, где перекос затруднит движение механизма.
Крепление. Фиксация осуществляется через боковые отверстия в металлическом корпусе духовки в боковины шкафа. Используются только штатные винты. Нельзя крепить прибор за декоративную рамку или переднюю панель.
Теплоизоляция. Боковые стенки кухонного шкафа, соприкасающиеся с духовкой, не должны быть изготовлены из материалов, чувствительных к нагреву (например, тонкий пластик, ПВХ-плёнка). Рекомендуется соблюдать зазор или использовать теплоизоляционные прокладки.

После механического крепления электрик выполняет прямое подключение к клеммнику, как описано выше. Финальная проверка для встраиваемой модели также включает контроль зазоров и отсутствие вибрации корпуса при работе вентилятора конвекции.
